数字逻辑
dummy

数字逻辑与数字系统

基础知识

逻辑门

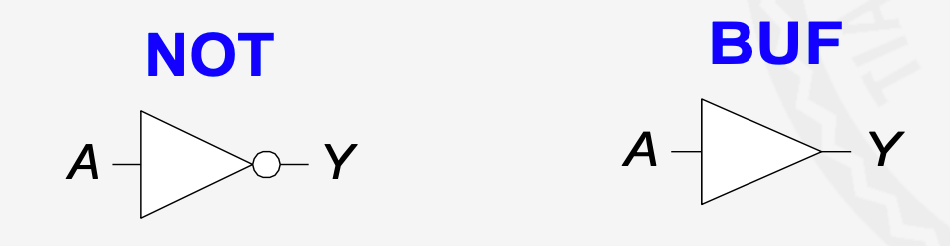

单输入逻辑门

image-20210309155515553

image-20210309155515553

两输入逻辑门

image-20210309155535776image-20210309155543948

多输入逻辑门

就是多个入口

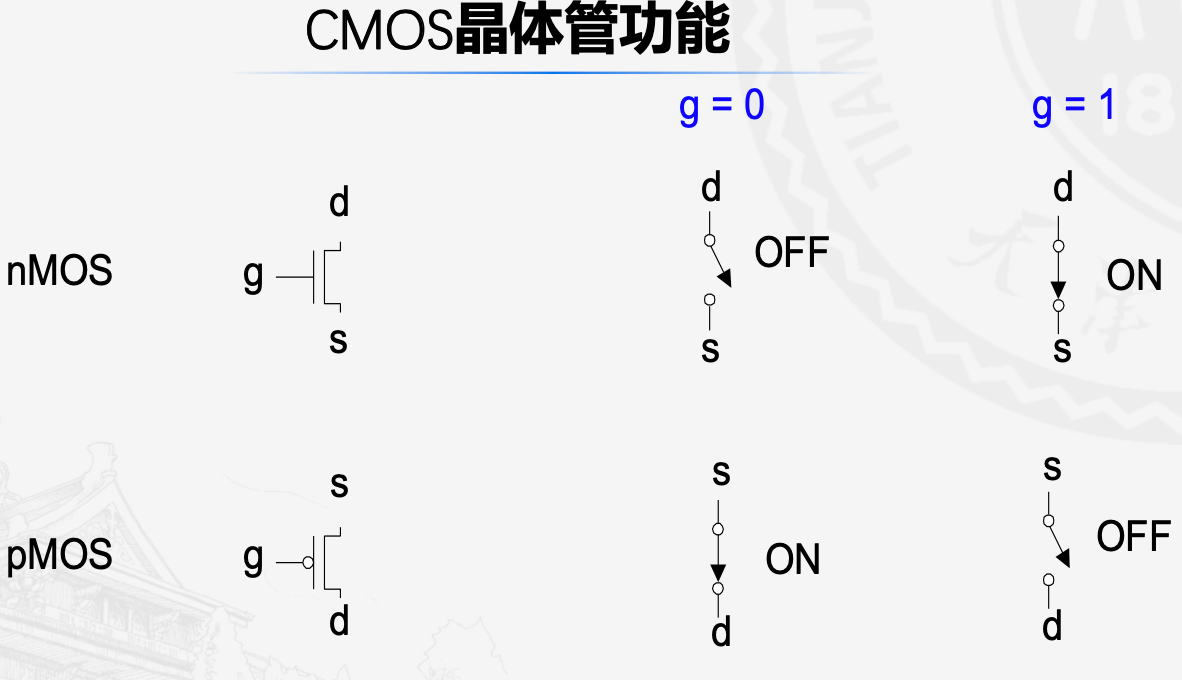

CMOS晶体管

image-20210309155658379

image-20210309155658379

nMos能够很好的导通低电平0,因此源极接地

pMos能很好地导通高电平1,因此源极接电源

CMOS非门和CMOS与非门

和非门与非门没啥区别。

组合逻辑设计

引言

数字逻辑电路

是一个可以处理离散值变量的网络

有输入、输出、功能规范和时序规范

结点和模块

结点是一段导线,通过电压传递离散值变量

  • 输入节点
  • 输出结点
  • 内部结点

模块本身是一个带有输入、输出、功能规范和时序规范的电路

数字逻辑电路的分类

  • 组合逻辑电路
  • 任一时刻的输出仅由该时刻的输入信号决定
  • 无记忆
  • 时序逻辑电路
  • 任一时刻的输出由该时刻的输入和电路该时刻的状态共同决定
  • 有记忆

组合逻辑电路

  • 每个电路模块都是一个组合逻辑电路
  • 每个电路结点要么是输入,要么只连接一个电路的一个输出端
  • 电路中不包含回路

布尔代数

  • 值:0或1
  • 计算:与(·)或(+)非(\(\overline{A}\))

最大项\(M_i\)和最小项\(m_i\)

蕴含项

项的乘积

最小项

包含全部输入变量的乘积项

\(m_i\)为使最小项为1所对应的等效十进制数

例如\(m_3\)中,为ABC组成的变量的二进制数为3,即A,B,C = 0, 1, 1

最大项

包含全部输入变量的求和项

\(M_i\)为使最大项为0所对应的等效十进制数

例如\(M_3\)为A,B,C = 1,仍然是A,B,C = 0, 1, 1,只是表达式为$ A + + $

与或式和或与式

就是先与后或或者先或后与

例如\(A+BC\)为与或式,\((A+B)C\)为或与式。

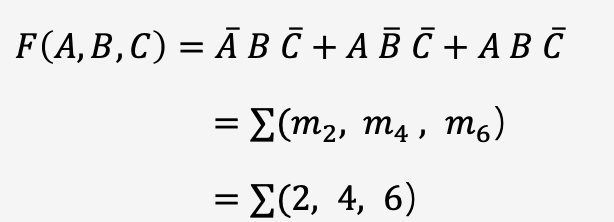

标准与或式

对于由最小项之和构成的逻辑表达式可以有以下简化表达形式

image-20210622170604629

image-20210622170604629

布尔表达式与真值表的转换

image-20210312104532650

image-20210312104532650

从逻辑到门

需要掌握:从布尔表达式画门;优先级电路

挺简单的,看看PPT就成,注意要遵循画图逻辑,比如左上进右下出,T型图没有点,交叉电路连接带点不连接不带。

多级组合逻辑

减少硬件

  1. 转化为与或式
  2. 采用多级逻辑
  • 可以减少门电路数量
  • 减少扇入数

推气泡

  1. 从输出端往输入端推
  2. CMOS中常常使用与非门和或非门
  3. 气泡可以通过德摩根定律在与门或门的前后转换
  4. 一根导线上前后都有气泡可以抵消

X和Z

X

可以用于非法值或者无关项。

Z

浮点值,表示可能为0或1输出不确定。不意味着电路一定出错。

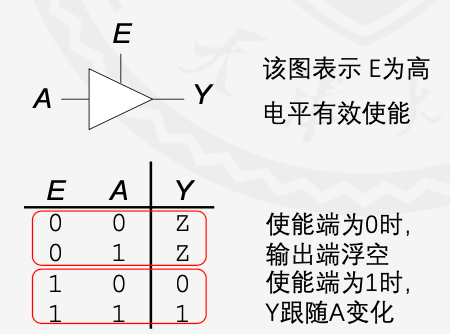

三态缓冲器

在buf上多出一根线,表示使能端

image-20210312112254689

image-20210312112254689

当一个结点有多个输出时,只有一个输出为有效状态,其他为浮空时,该结点取正常输出的值。

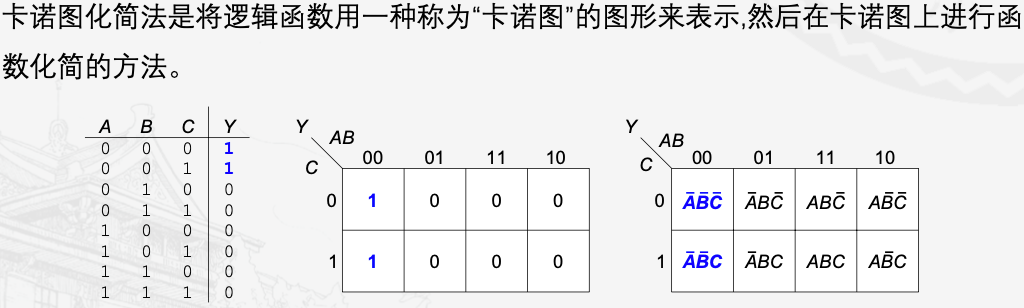

卡诺图

包含小方块的几何图形

image-20210312111935968

image-20210312111935968

合并最小项

  1. 标1的方格相邻可以合为一项
  2. 四个相邻可以消去两个(田字/一条线)
  3. 有八个相邻可以消去3个(2*4)

即,在有n个变量的卡诺图里, 若有矩阵形2^i个相邻的值为1的方格,可以消去i个变量,留下n-i个变量。

卡诺图化简

注意在有无关项在卡诺图中时,如果圈住有利于化简,就圈进去,否则不圈。

组合逻辑模块

编码器

用n位二进制代码表示2n位输入,即输入2n位,输出n位

例如对4-2编码器进行分析,首先编码器的作用是把输入最高位的1的位数用二进制表示出来,例如输入0101,即最高位为第2位(从0开始),所以输出10

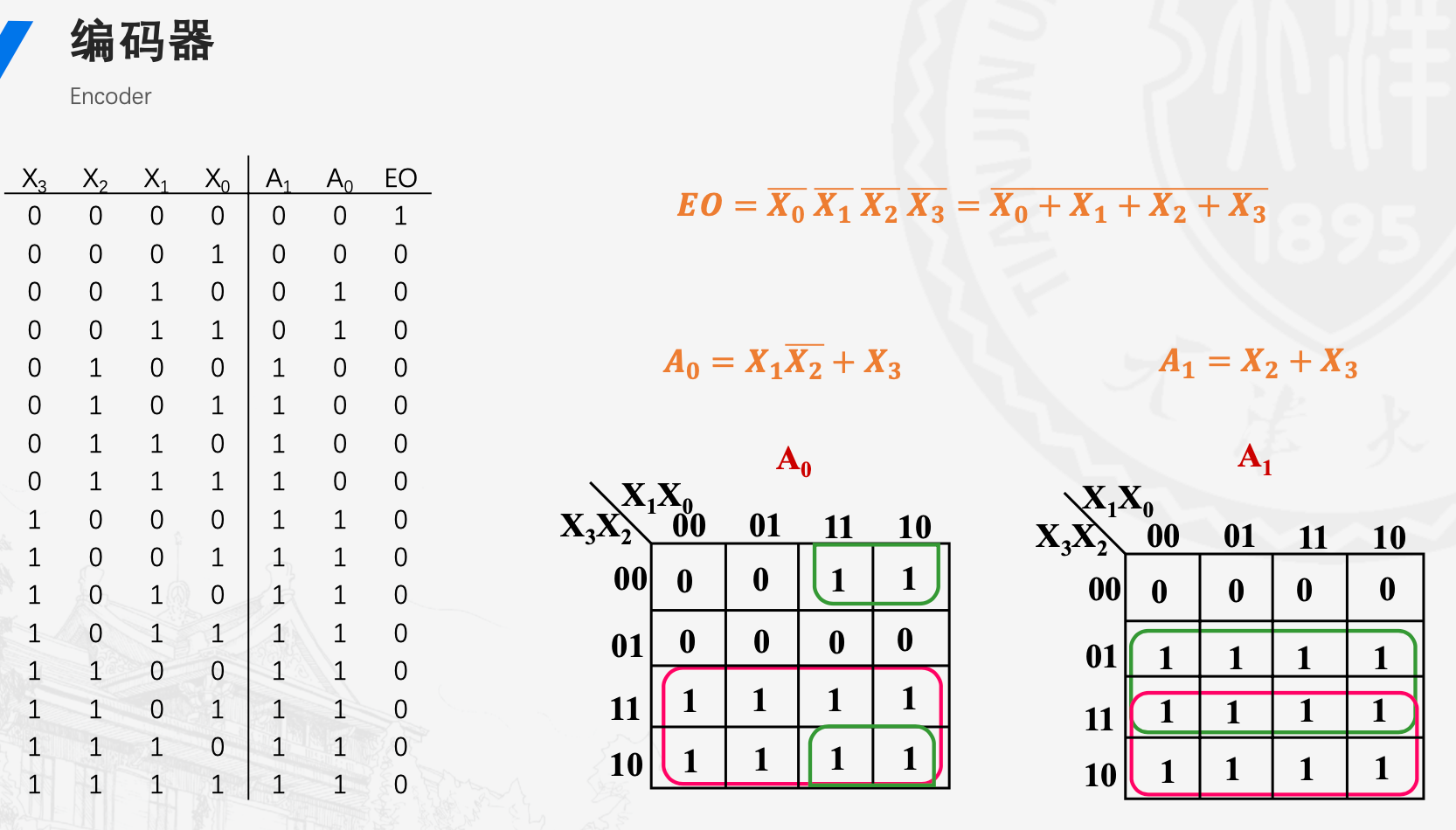

然后我们得到真值表,并且画出卡诺图并且化简

image-20210622172738725

image-20210622172738725

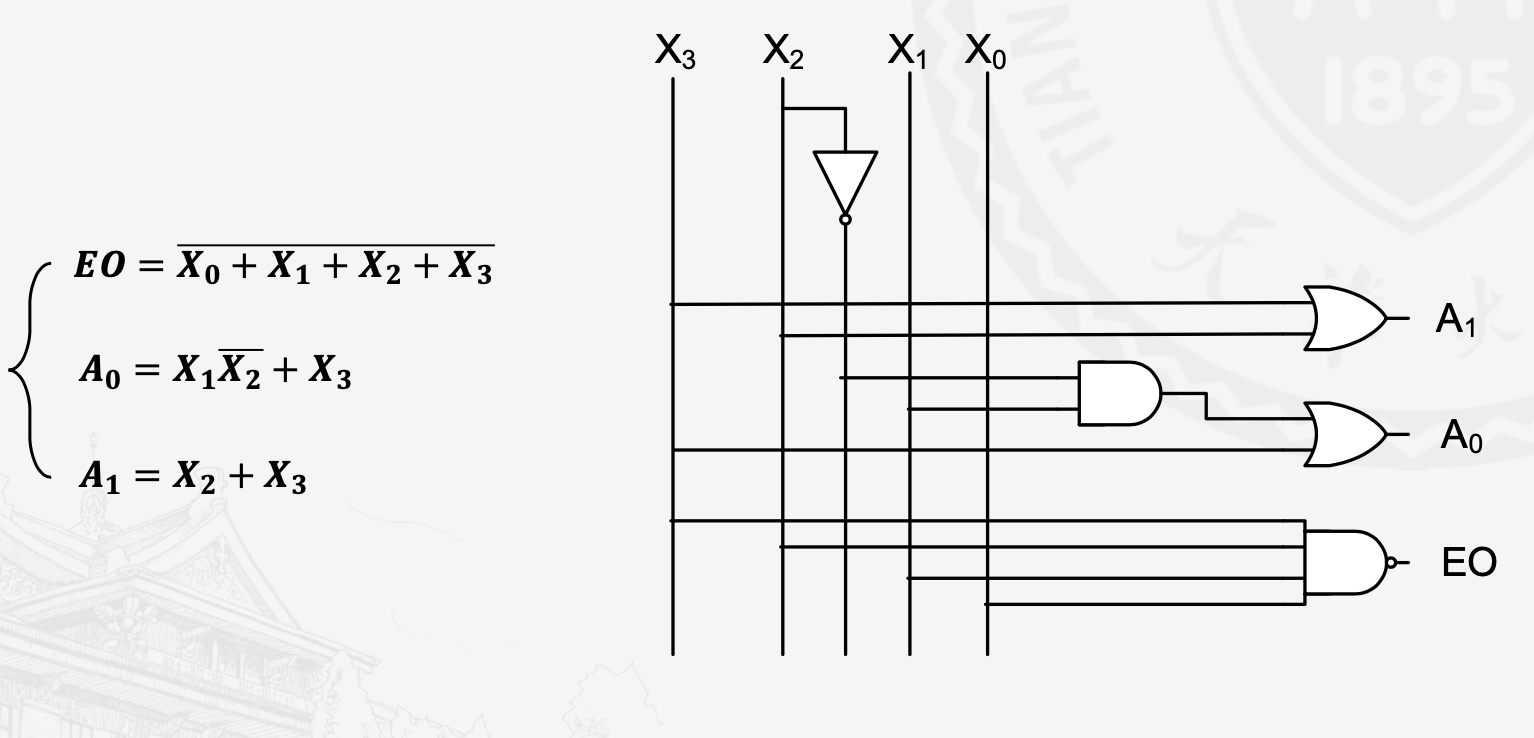

再根据化简后的表达式,画出电路图

image-20210622172813019

image-20210622172813019

译码器

有n个输入,2^n个输出

译码器的输出为独热编码,即输出1<<n

多路选择器

就是书中的复用器,通过使能端判断输出哪一个信号,最基础的是二选一的多路选择器

image-20210622222021695

image-20210622222034470

组合逻辑中的时序问题

实际电路中,输出和输入之间具有一定的时延。

所以我们讨论两个延迟

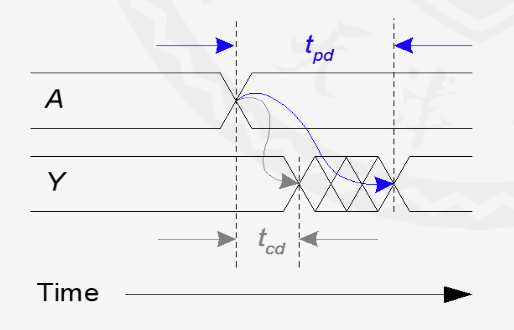

分别为传播延迟\(t_{pd}\)最小延迟\(t_{cd}\)

传播延迟就是从输入开始改变到输出结束改变的时间

最小延迟就是从输入开始改变到输出开始改变的时间

image-20210319103159897

image-20210319103159897

于是我们引出两个路径:

关键路径和最短路径

关键路径指分别指信号传输最慢的路径和最快的路径

毛刺

毛刺是一个输入改变引起输出的多次变化,其原因是是传播延迟和最小延迟导致的

当信号的变化在卡诺图中穿越2个主蕴含项的边缘时会出现“毛刺”

通过增加主蕴含项来盖住边缘可以避免毛刺

SystemVerilog

基本结构

module mux2(input logic D0, D1, sel, output logic y)
logic a,b;
assign a = D0 & (~sel);
assign b = D1 & sel;
assign y = a | b;
endmodule

一个基本的逻辑电路由module ... endmodule定义,同时须有input和output的定义。

语法要素

逻辑值

0 1 x z,意义如之前所述,x为不定值或者未知值,z为高阻态即浮空值

常量

常量的格式为<+/-><位宽>'<进制><数值>,例如-3'b101即为负的位宽为3的二进制的101

进制默认为10进制,位宽默认为给定数字的宽度。

数据类型

有变量类型和线网类型。

变量类型主要包括logic,bit,byte,shortint,int等,其中只有logic有四种状态,其他只有01。

向量定义(类似数组)为logic [15:0] addrbus, databus,定义了一个16位的信号与一般语法有点不太一样,大的在前小的在后。

域选(切片)语法为assign out[7:0] = in[7:0],即0到7位的赋值。

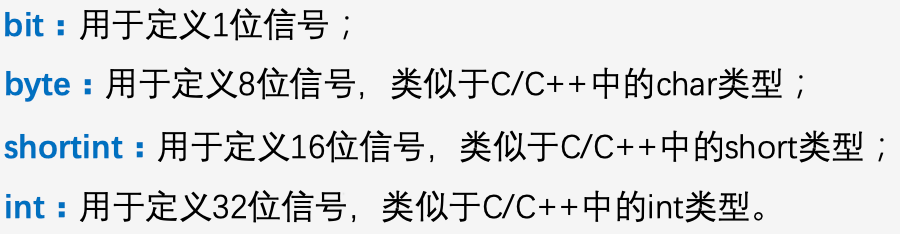

其他类型的简单定义。

image-20210326110419210

image-20210326110419210

线网类型包括wire,tri等,tri可以定义多元驱动信号

module tristate (input logic a, input logic en, output tri y)
assign y = en? a : 1’bz;
endmodule

运算

基本运算和编程语言大同小异,主要介绍下缩减运算、拼接和无符号数和有符号数之间的运算。

缩减运算指&、|、、~,与 或 异或和同或,对一个信号的每位进行该运算。

例如 ^b101,即1 ^ 0 ^ 1 = 0。

拼接指类似于 { A, B }的语法,会将A和B头尾相接,同时支持{ n{A} }这样的重复操作,A后面也可以进行域选,例如 { A[3:0], 3{A[0]} }

行为建模

基于持续赋值语句的建模

持续赋值就是使用assign <#n>... = ...的形式组成的逻辑电路,其中每个变量在输入变化时也会变化。可以加上#n以表示延迟

基于过程块的建模

过程块就类似高级语言了,有if else case等。

always过程块分为三种类型:always_comb(描述组合逻辑),always_ff和always_latch(描述时序逻辑)。然而现在只用到always_comb。

结构类似于

module
always_comb begin
if ...
else ...
end

endmodule

在过程赋值语句中,不用加上assign,有=(阻塞赋值)和<=(非阻塞赋值)两种,但是也能加上#n的延迟量。

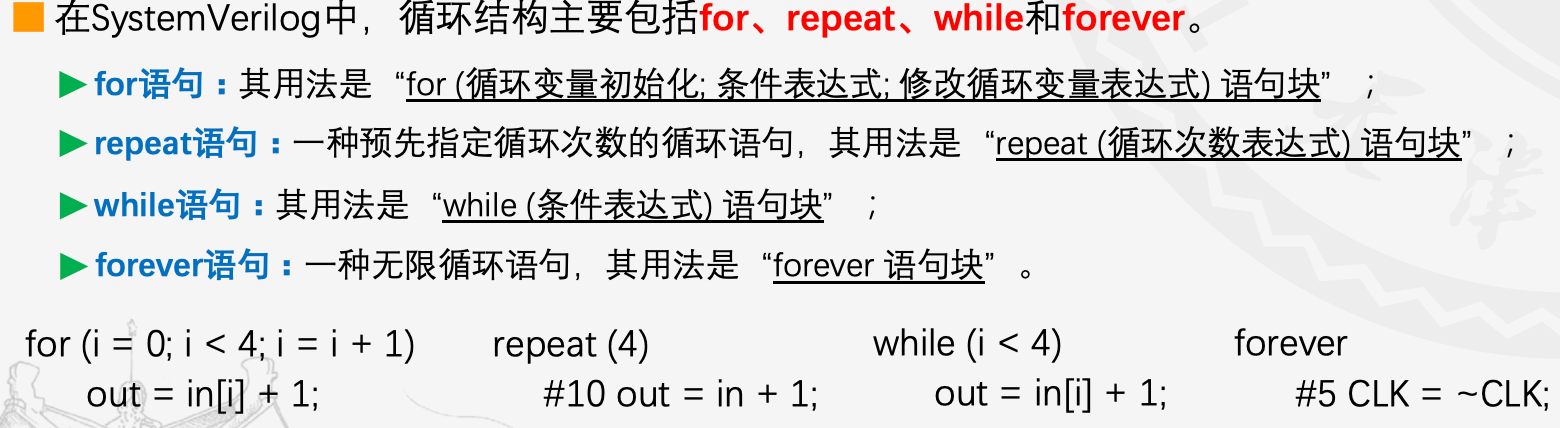

for repeat while forever如下

image-20210326113514102

image-20210326113514102

结构化建模

就是Extract一个View

参数化建模

就是定义常量

测试程序

测试程序由激励信号DUT输出响应三个部分组成

测试程序模板如下

module testbench_name(); // testbench为顶层模块,不会被其它模块例化,因此不需要任何端口
// 信号定义
// 模块实例化
// 添加激励信号
// 显示输出结果(可以不添加任何显示打印语句,只生成波形图即可)
endmodule

添加激励信号

主要有三种方式

  • initial (线性)
  • always (循环)
  • 文件

initial

在一个程序中可以有多个initial块,但是块之间是并行执行的,所以不要对一个变量多次更改。

文件

把测试数据放在文件里,使用时读入

  基于SystemVerilog的测试程序
SystemVerilog based testbench
通过文件施加激励
将激励(测试向量)存放在一个文本文件中,测试程序从文件中读取激励,对DUT进行测试。
module sillyfunction_tb ( );
logic a, b, c, y;
logic [2 : 0] stim [7 : 0]; // 声明一个logic类型的数组 int i;
sillyfunction dut (.a(a), .b(b), .c(c), .y(y));
initial begin
$readmemb ("testvector.txt", stim);// 将所有激励读入数组stim
for (i = 0; i < 8; i = i + 1) begin
{a, b, c} = stim[i]; #10; // 依次测试各个激励
end end
initial begin
$monitor ($time, “a = %b, b = %b, c = %b, y = %b”, a, b, c, y);
end
endmodule

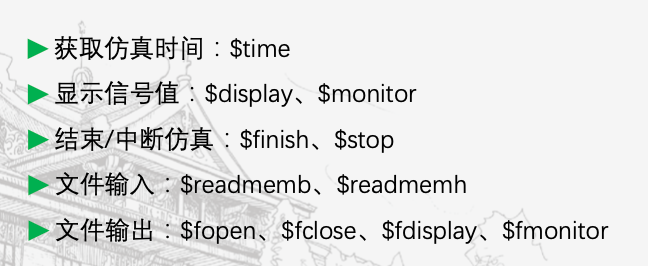

输出响应

会用到一些系统相关函数

image-20210402104448532

image-20210402104448532

  • display和moniter区别在于执行到语句输出或者变量变化时输出

时序逻辑设计

时序逻辑电路的输出由当前时刻的输入和之前时刻的输入共同决定。

锁存器和触发器

这是用于存储1bit状态的模块。

双稳态电路

image-20210420154018759

双稳态电路是其他存储模块的基础,其具有对称性,有输出无输入。

Q或者\(\overline{Q}\),为0或1时,都是对应一个0一个1的输出。

SR锁存器(latch)

image-20210420154451108

具有两个输入端和两个输出端。

讨论一下输入输出

S R Q Q非 备注
1 0 1 0 置位(set)
0 1 0 1 复位(reset)
0 0 keep keep 保持态,不变
1 1 0 0 强制Q和Q非为0,无激励信号后恢复

D锁存器

image-20210420155353261

image-20210420155353261

CLK:控制锁存器状态发生改变的时间

D:数据输入控制下一状态的值

当CLK为1时,Q为D,CLK为0时,Q保持状态。

实现过程如下

image-20210622223757719

D触发器

image-20210420160102592

包含两个输入CLK和D

在CLK的上升沿(即0到1时)输出D,其他时间保持

由两个顺序连接的D锁存器构成

image-20210420160237465

CLK = 0时,L1透明,CLK = 1时L2透明(透明即可变)

故在0变成1时Q赋值为D

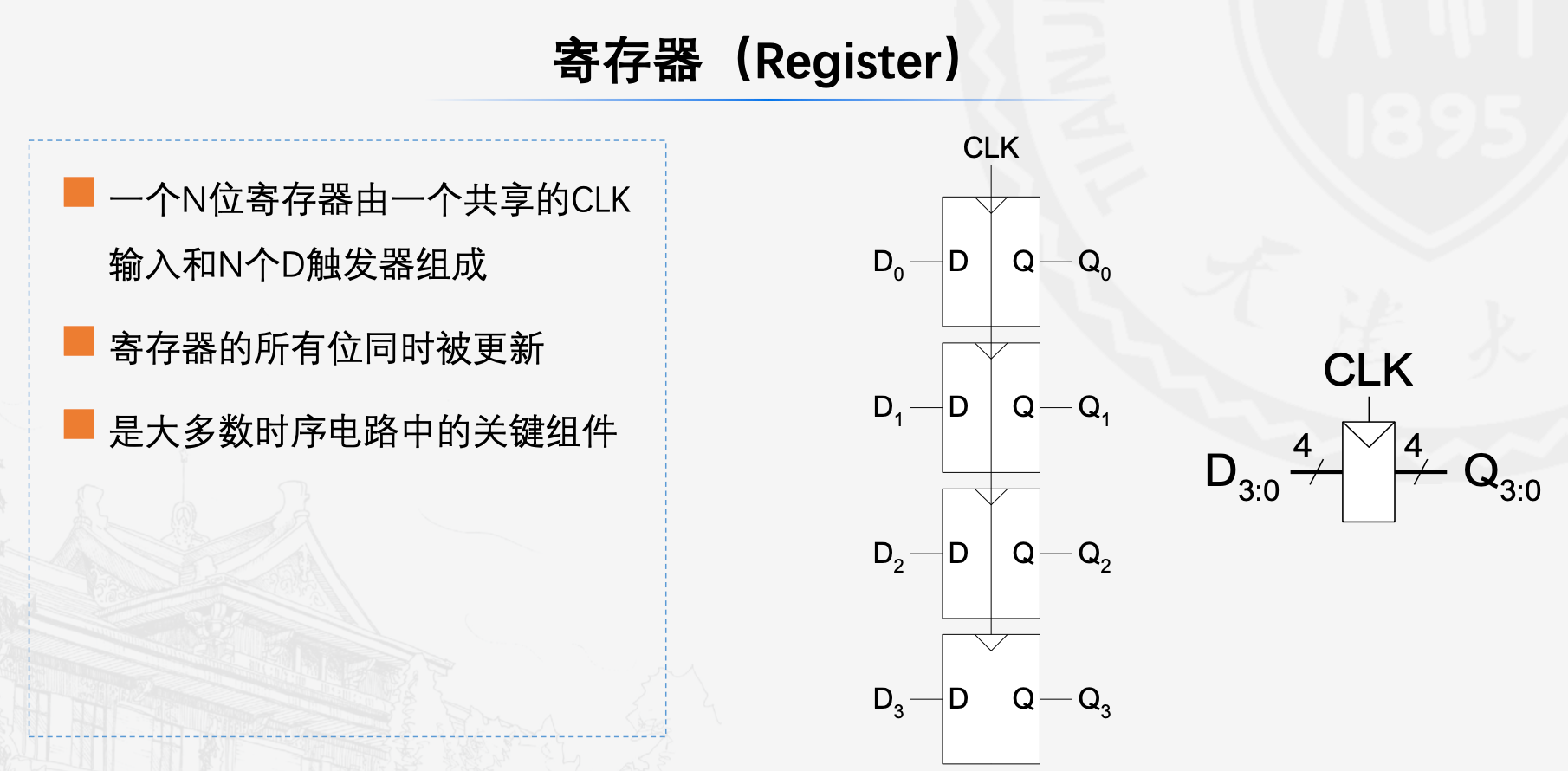

寄存器

实现过程还是比较有趣的

带使能端的D触发器

image-20210420161228189

三个输入CLK、D、EN

EN=1时,在时钟上升沿Q被更新,否则保持

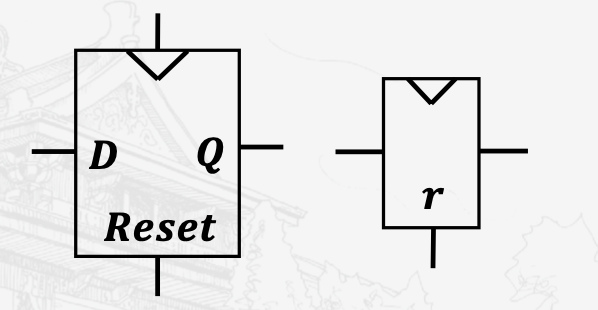

带复位功能的D触发器

image-20210420161534652

image-20210420161534652

三个输入CLK、D、Reset

Reset = 1时,Q被强制设为0

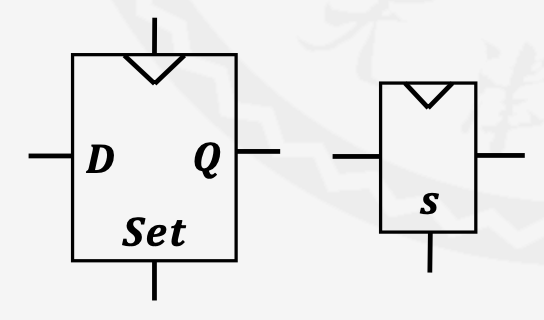

带置位功能的D触发器

image-20210420161744589

image-20210420161744589

三个输入CLK、D、Set

Set = 1时,Q被强制设为1

同步逻辑设计

时序逻辑电路指所有不是组合逻辑的电路。

同步时序电路

插入寄存器来实现状态保持功能,状态仅在时钟变化发生改变。

  • 有一组有限的离散状态
  • 有一个时钟输入
  • 上升沿表示电路状态转变发生的时间。
  • 具有功能规范和时序规范

组成工作

  • 电路中的模块或者是寄存器或者是组合逻辑电路
  • 模块中至少包含一个寄存器
  • 所有的寄存器都共用同一个时钟信号
  • 电路的每个环路中至少包含一个寄存器

异步时序电路

如果电路里状态的改变都是由同一个时钟信号引起,则为同步时序电路,如果有其他的信号能够引起改变,则叫异步时序电路,比如有always_ff@(posedge sys_clk, posedge reset),这样的就是异步时序电路。

有限状态机

FSM由状态寄存器和组合逻辑组成。

  • Moore型状态机

输出仅由当前状态决定

  • Mealy型状态机

输出由当前时刻状态和输入共同决定

image-20210423104340264

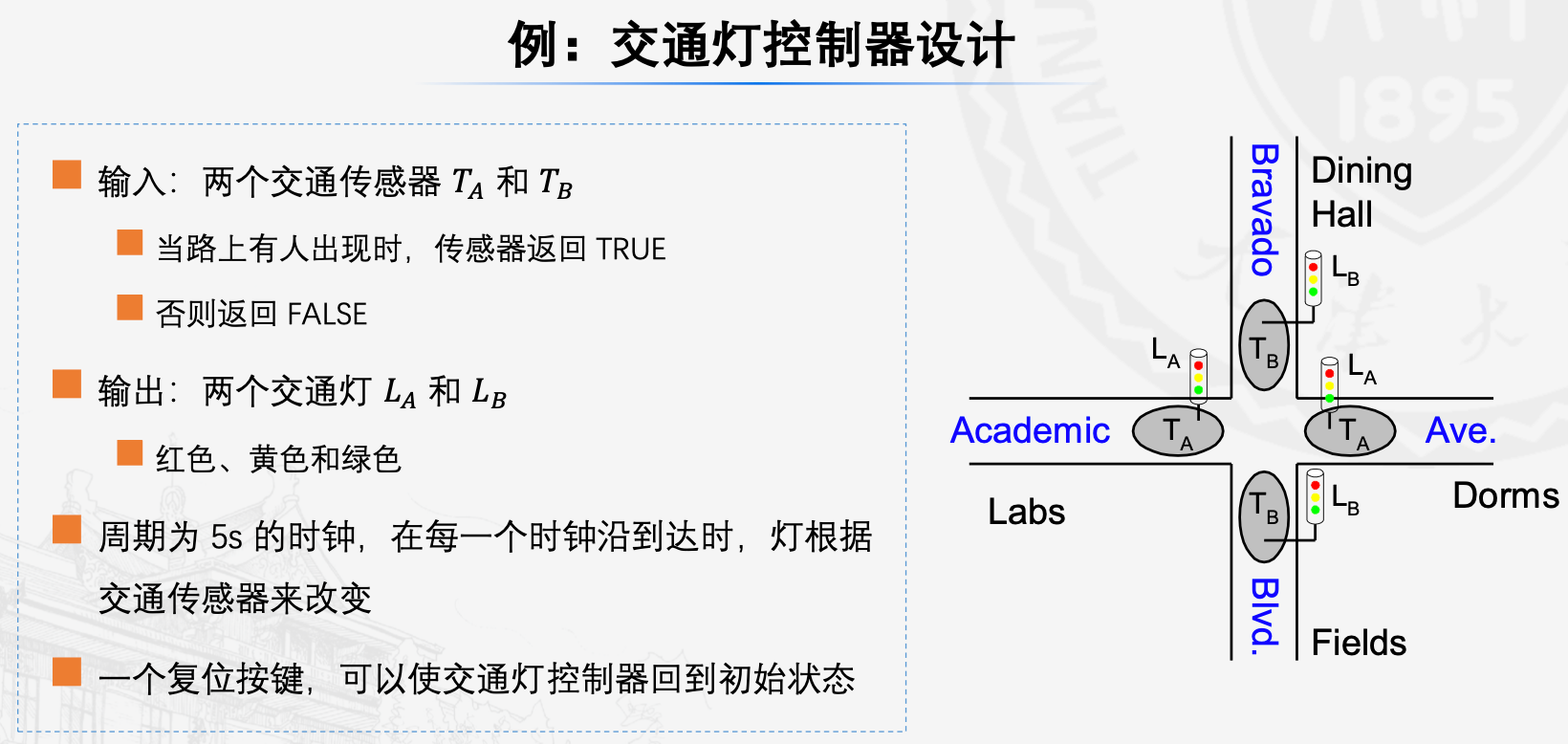

对这一题

image-20210623092231576

image-20210623092231576

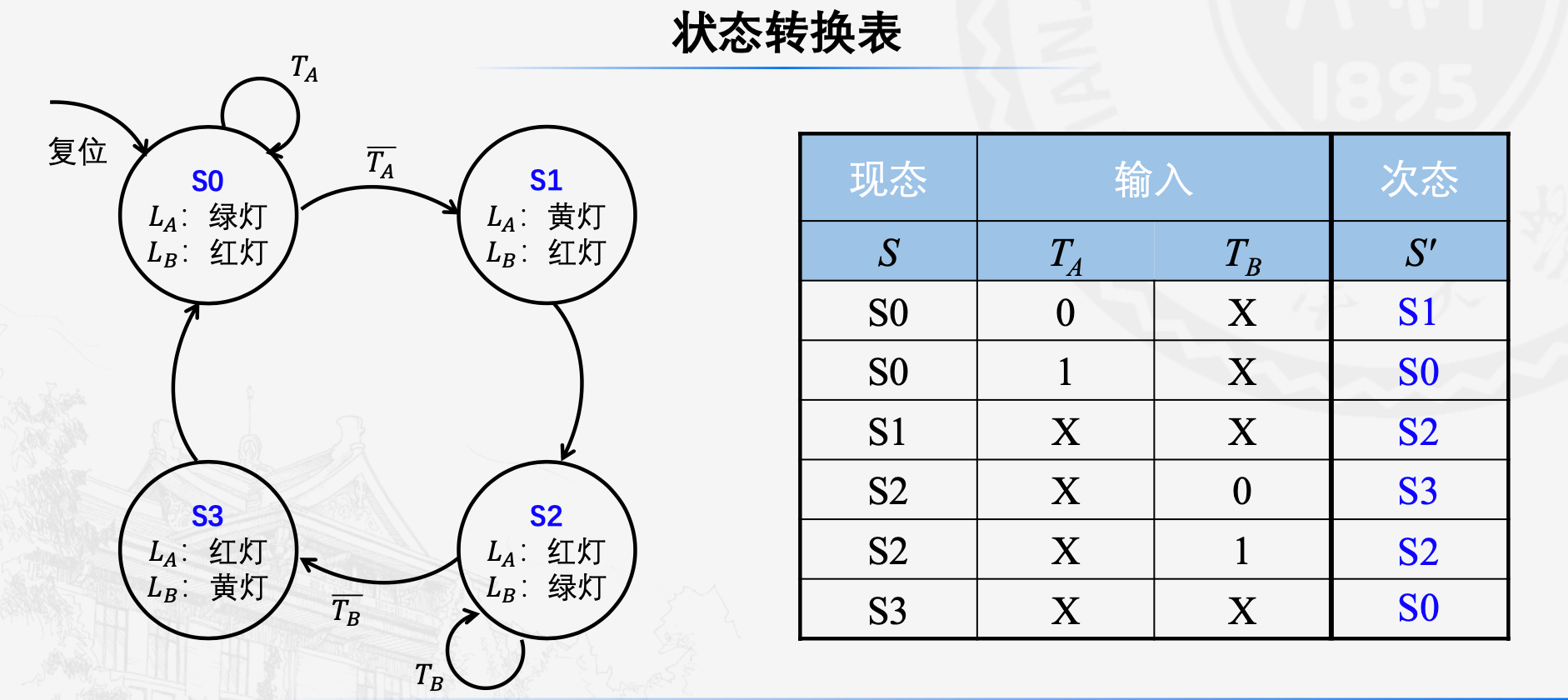

有状态转换表如下

image-20210423104436621

image-20210423104436621

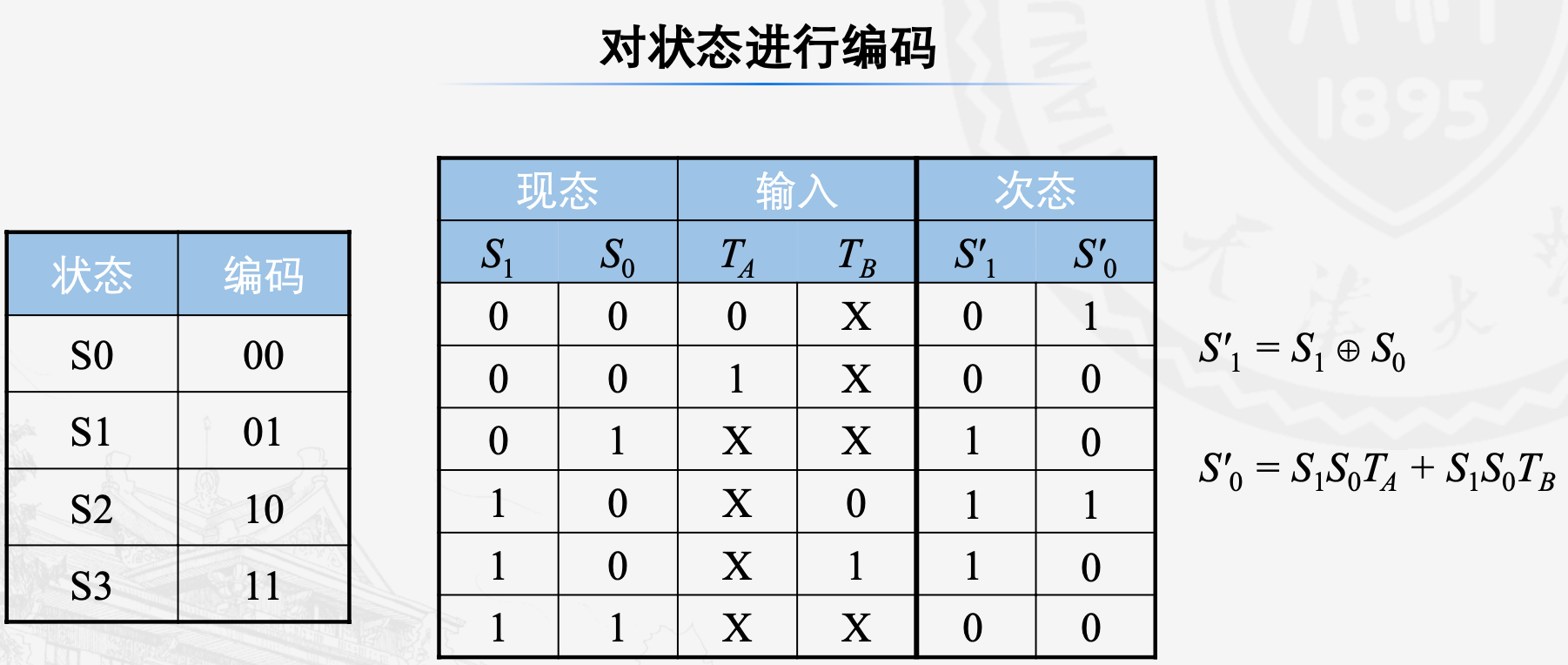

再对状态进行编码

image-20210423104817120

image-20210423104817120

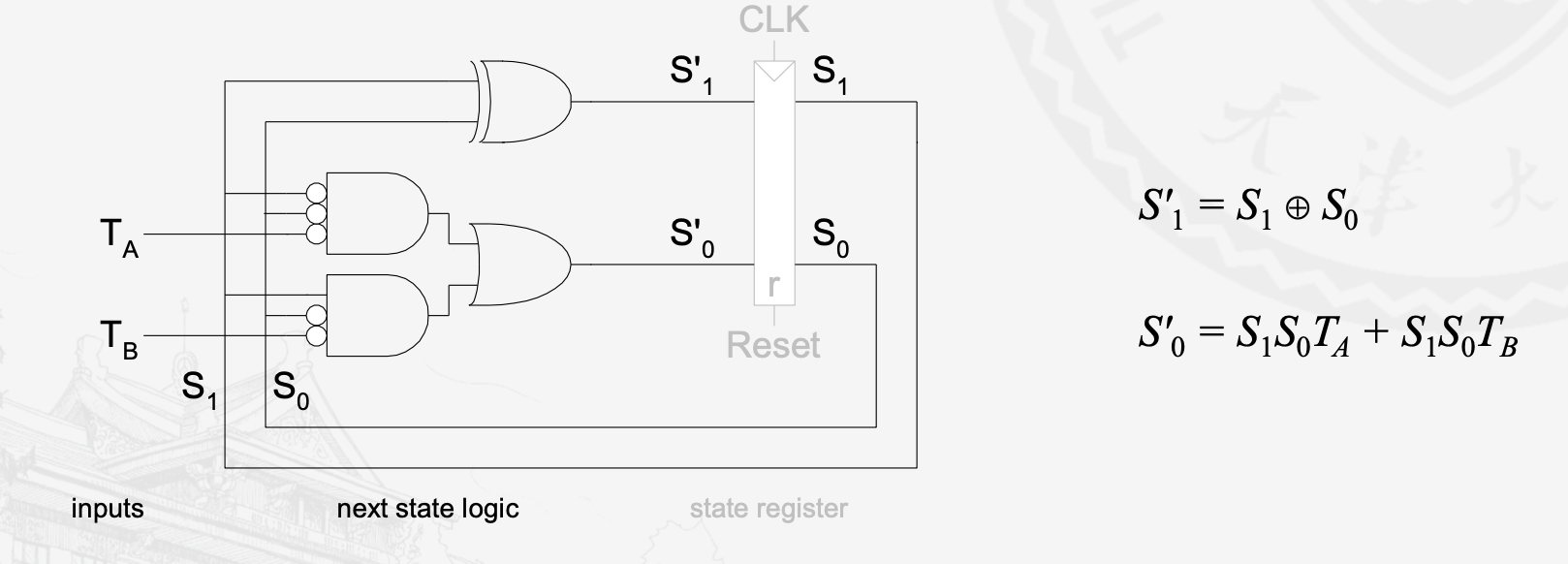

于是根据上图,可以写出次态逻辑的电路图/原理图

image-20210623095341213

image-20210623095341213

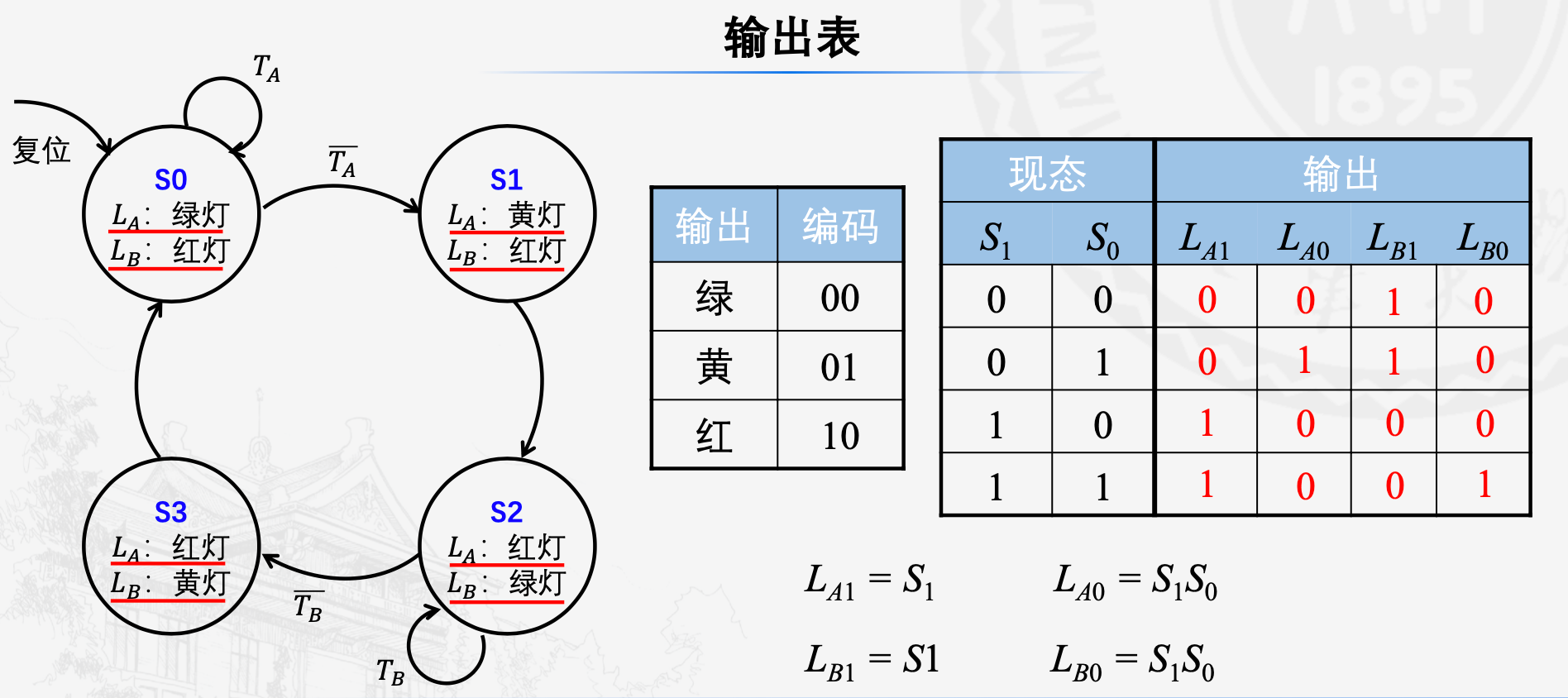

再对输出进行编码

image-20210423105205721

image-20210423105205721

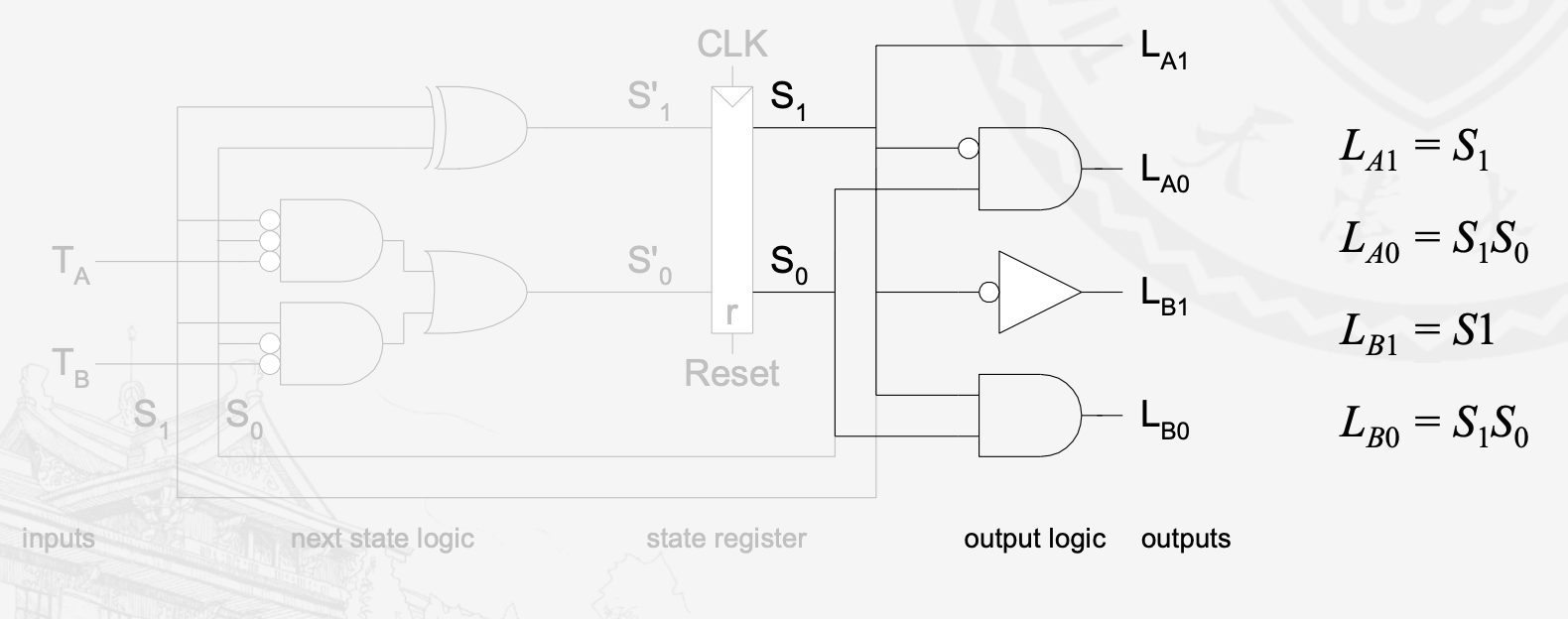

同样,也可以将输出的电路附加到上面次态逻辑的电路上。

image-20210623095402054

image-20210623095402054

于是我们走了一遍状态机的设计方法

有限状态机设计

Moore型状态机设计

分7个步骤

  1. 根据问题进行抽象,确定输入输出以及对应的逻辑含义
  2. 画出状态转换图
  3. 列出状态转换表
  4. 对状态进行编码,并列出次态方程
  5. 列出输出表
  6. 对输出进行编码,并列出输出方程
  7. 绘制原理图

对上面的交通灯问题,我们首先确定了输入:两条道上是否有行人,分别为TA和TB信号,这两个信号位宽为1,只用表示0(没有行人)和1(有行人),输出:两个位宽为2的信号LA和LB,即最少能够表示3钟灯(红黄绿)的信号。

然后画出了Moore型状态转换图,跟着可以列出状态转换表,次态方程也能写出来(有的教材也叫驱动方程),列出输出表时,其实也可以同时对输出进行编码,最后一步绘制原理图中,其实可以分两步走,也就是先画出状态图的电路表,再加上输出 的电路图。

Mealy型状态机设计

个人认为Moore型状态机更容易设计,Mealy型的区别在于,他是输出与现态和输入都有关,并且输出在状态转移过程中,设计更难也带来了好处:能够使用更少的状态表示。

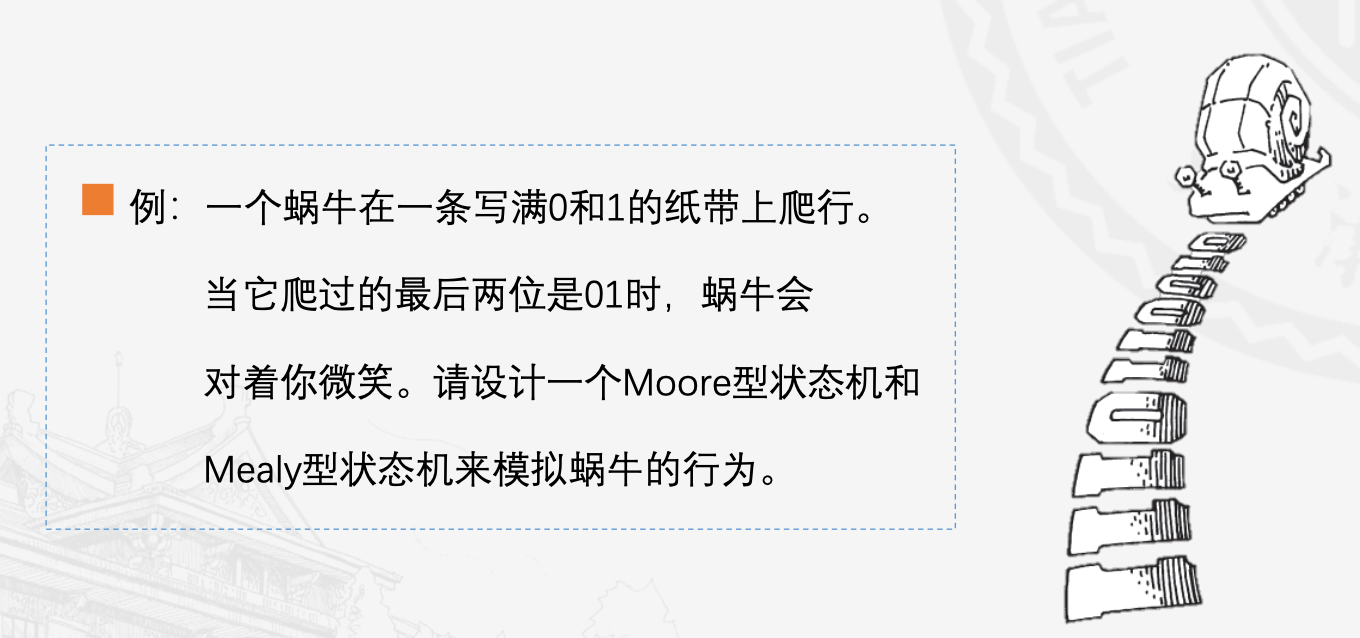

以蜗牛题为例

image-20210623102139674

image-20210623102139674

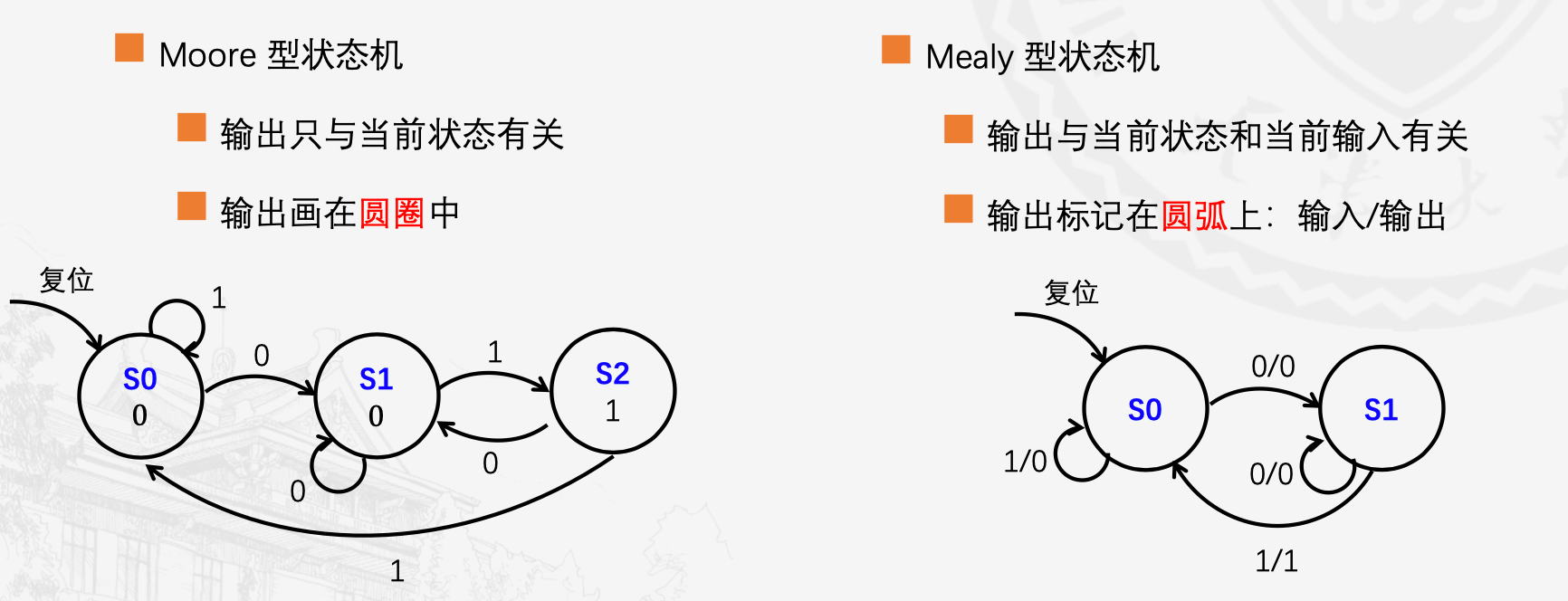

对比Moore型状态机而言,Mealy型能够少写一个状态。

image-20210623102213188

image-20210623102213188

Mealy型状态机的设计过程:

  1. 根据问题进行抽象,确定输入输出以及对应的逻辑含义
  2. 画出状态转换图
  3. 列出状态转换表和输出表(可同时列出)、对状态和输出进行编码,并列出次态方程和输出方程绘制原理图
  4. 对状态和输出进行编码,并列出次态方程和输出方程
  5. 绘制原理图

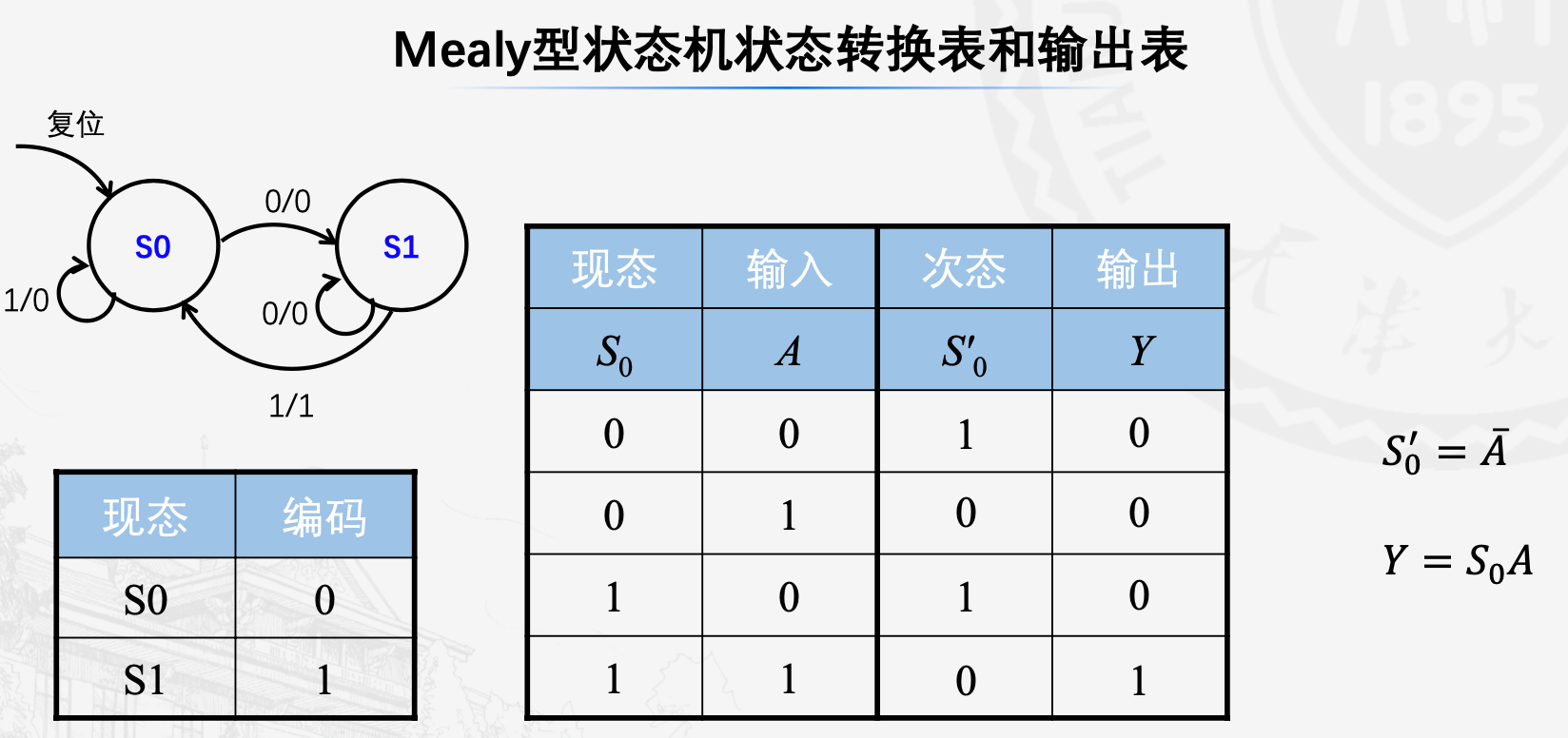

对于Mealy型的状态转换和输出,常常是一起列出的

image-20210623110437369

image-20210623110437369

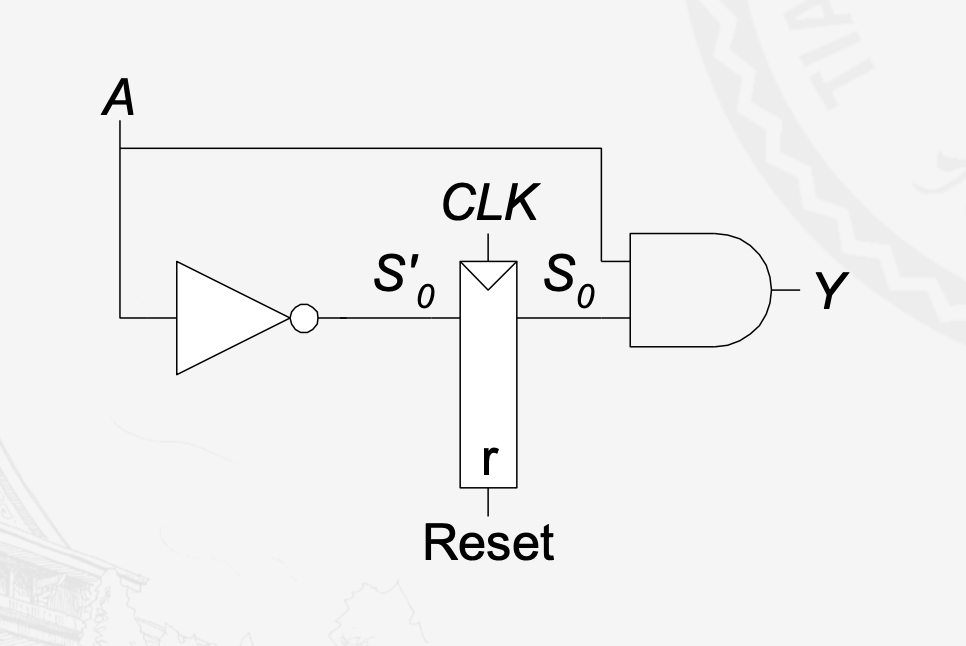

得到原理图

作业:投币机

7EB6369062709BE94773D4258B178F78

7EB6369062709BE94773D4258B178F78

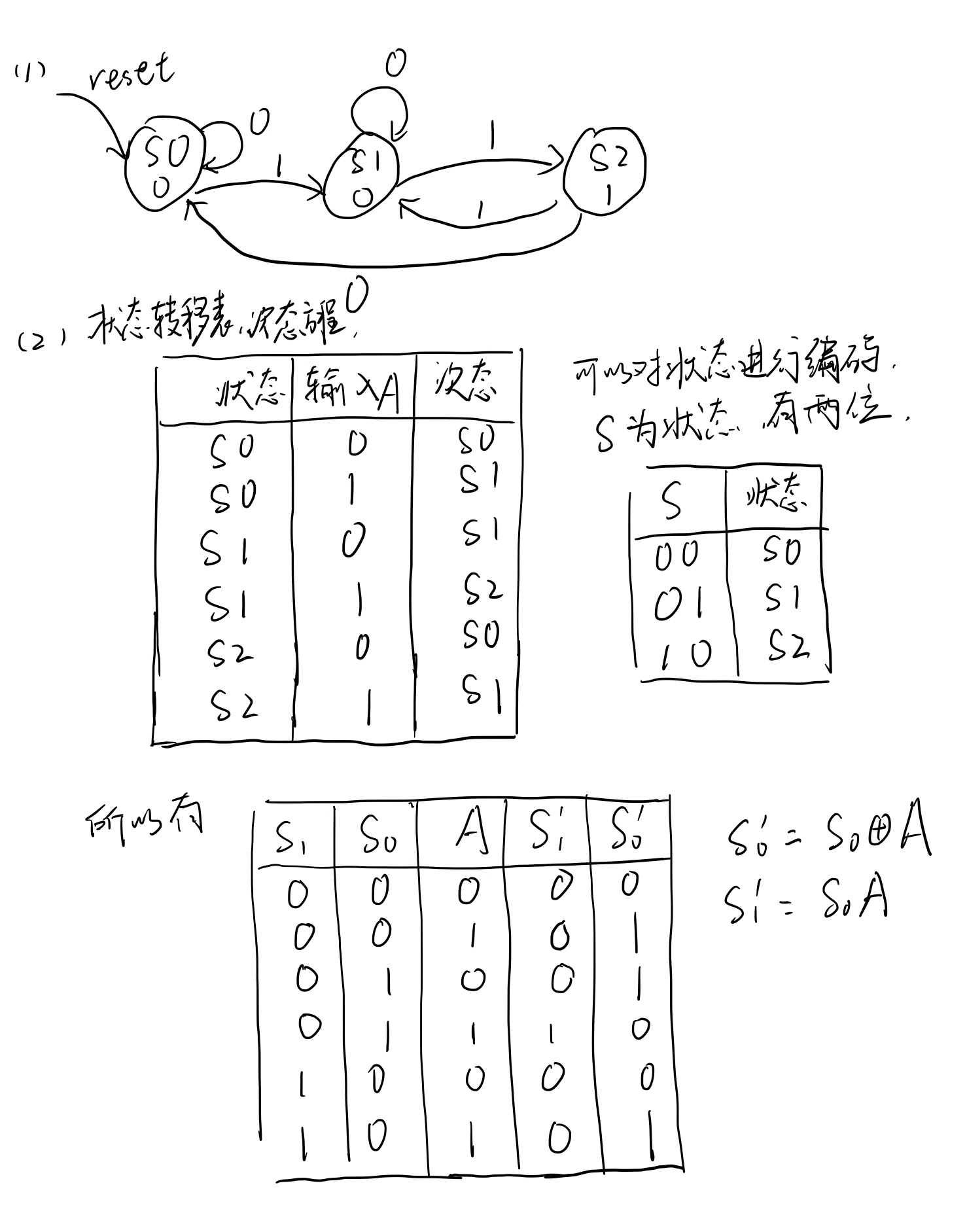

Moore型的还是比较简单设计的

image-20210623114047392

image-20210623114047392

image-20210623114201905

image-20210623114201905

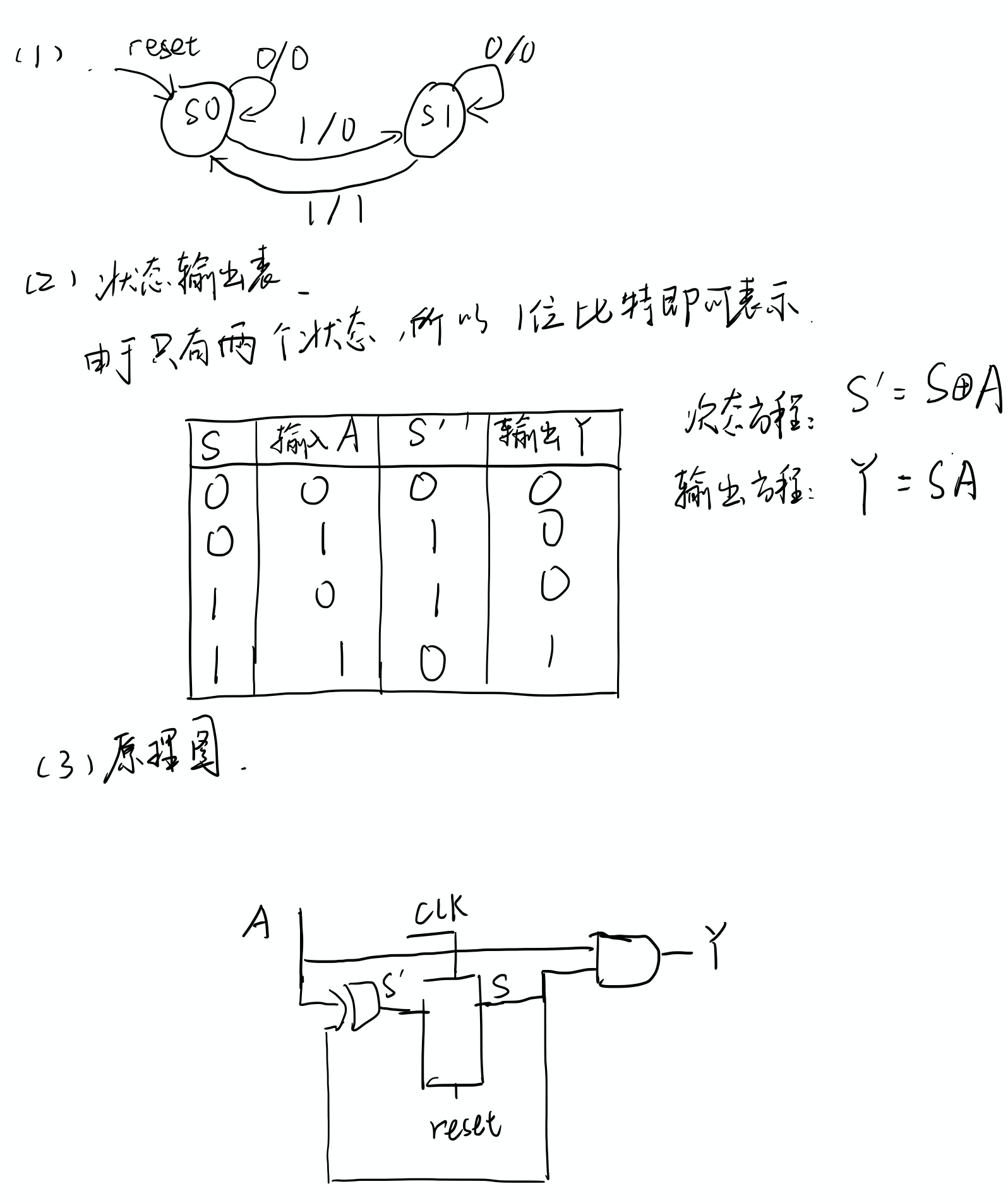

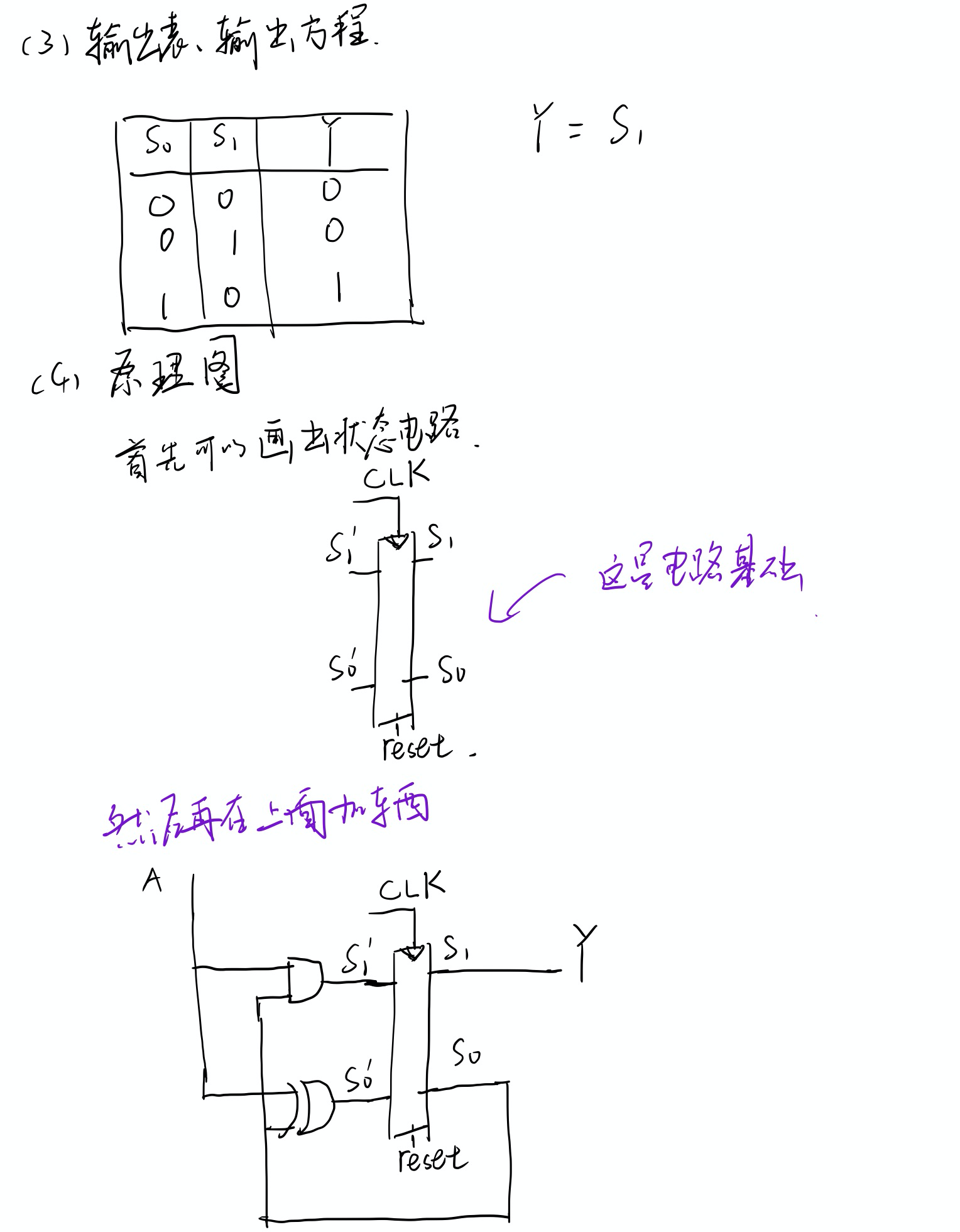

Mealy型能想出来也是很简单的

image-20210623114846910

image-20210623114846910

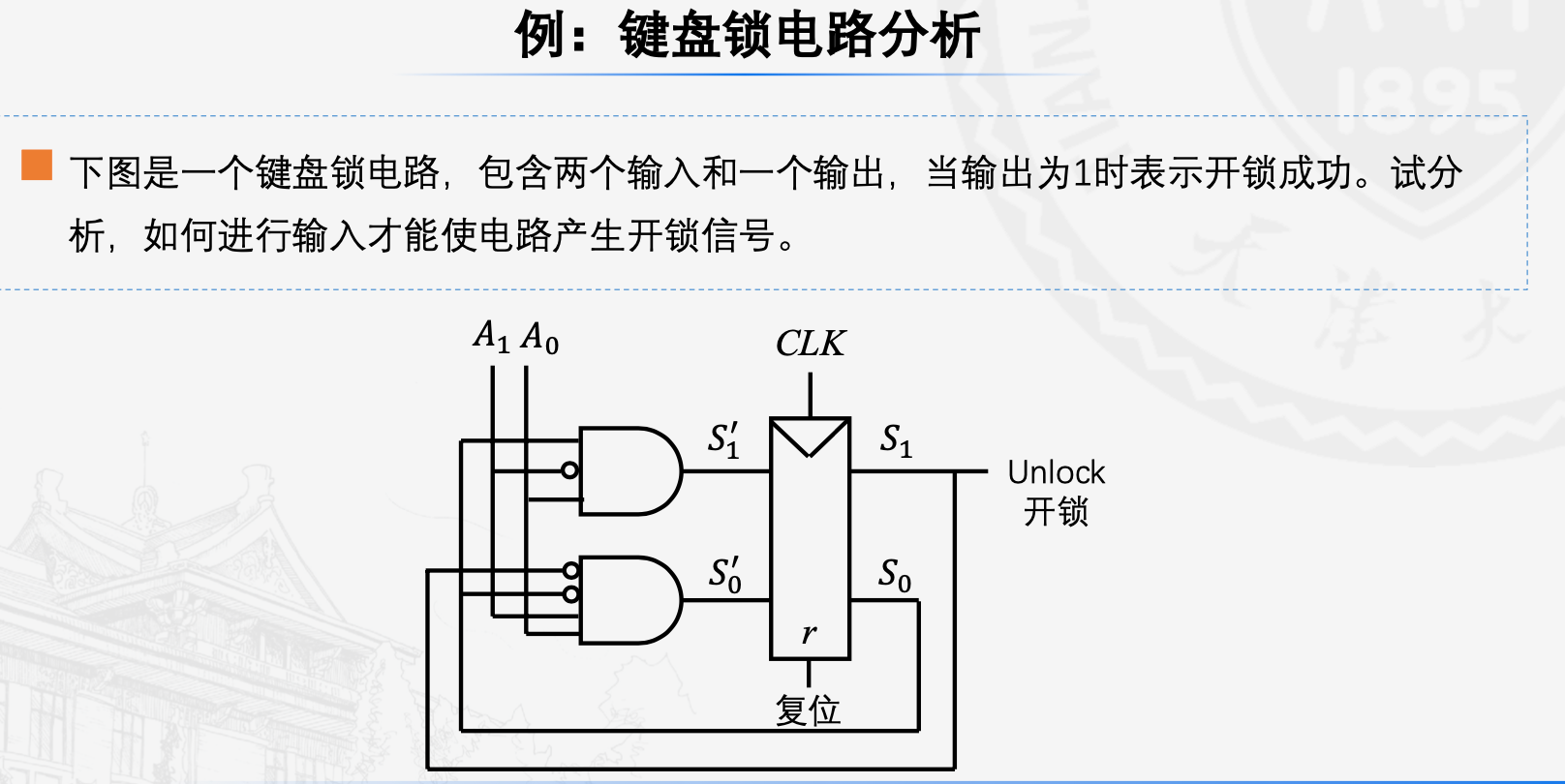

由电路图导出状态机

由于不考,所以简单了解即可

image-20210623115259298

image-20210623115259298

如图,对电路分析可以很简单写出次态方程和输出方程,根据次态方程写出状态表输出表,注意在这一步里,如果可以,去掉多余的状态,进行简化,再画出状态转换图即可。

时序问题

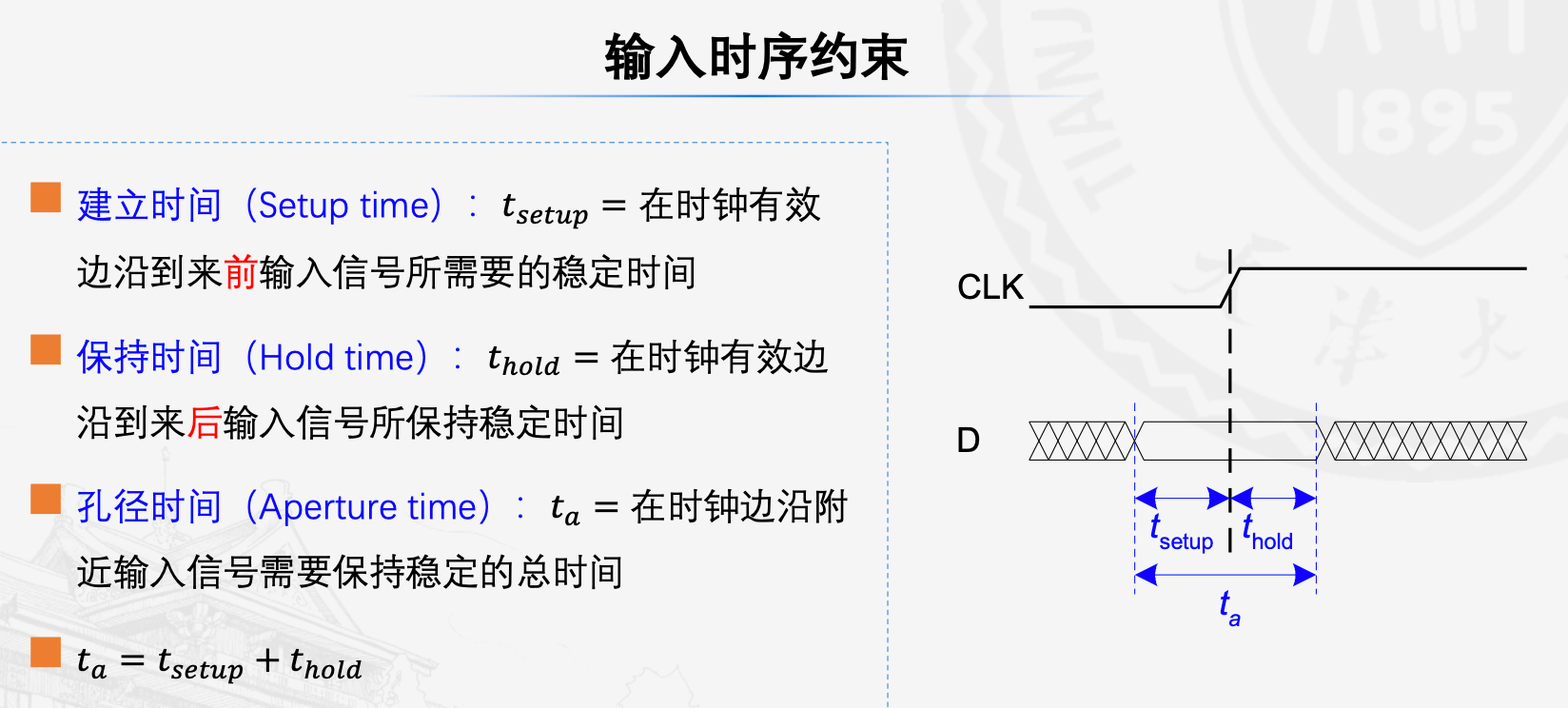

输入时序约束

注意建立时间和保持时间的定义,这里建立时间和保持时间都是对寄存器而言,要保证信号稳定而定义的时间长度,建立时间短了,或者保持时间短了,都可能造成信号采样的不稳定。

输出时序约束

image-20210623120153401
\[ t_{pcq} = t_{cd} + t_{ccq} \]
其中\(t_{cd}\)为组合逻辑的延迟

对于一个时序电路,一般来说,时钟周期Tc是两个上升沿或者两个下降沿之间的间隔,他的倒数fc表示时钟频率。

显然我们要保证,从开始时系统状态开始发生改变,到改变后系统状态稳定的这段时间不得长于一个时钟周期。

建立时间约束和保持时间约束

即有关系
\[ t_{pd} \le T_c -(t_{pcq} +t_{setup}) \]
image-20210623133718168

对于寄存器而言,要保证信号的稳定采样,还需要对保持时间进行约束
\[ t_{cd} \ge t_{hold} - t{ccq} \]
image-20210623134738568

这里保持时间结束时,要保证组合逻辑电路的最小延迟时间还没有结束,不然D2开始变化,会导致R2的采样不稳定,图中的这一个时钟周期,可以理解为上一个图的后一个时钟周期。

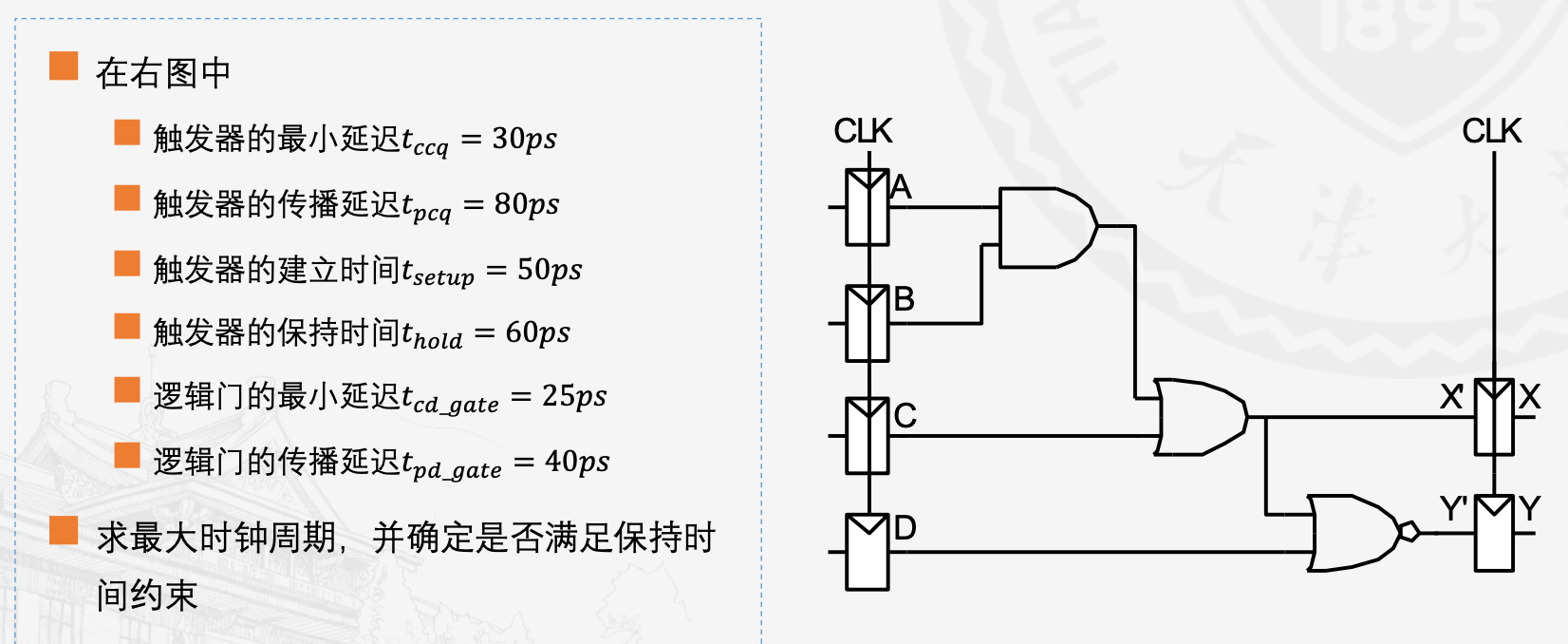

时序问题例题

image-20210623135558808

image-20210623135558808

这里就结合到了我们之前讲的两个路径:关键路径和最短路径。

首先求最大时钟周期,即关键路径时间,即从A到Y的寄存器经过3个门的时间,要计算经过这3个门的时间,当然都使用门的传播延迟,即有40ps * 3,所以组合逻辑延迟\(t_{cd} = 120ps\),同时,一个周期里,应当是A出发的信号到达Y',所以有A的传播延迟和Y'的建立时间,即我们之前说的建立时间约束\(Tc \ge t_{pcq} + t_{cd} + t_{setup}\),时钟周期最小为250ps

然后保持时间约束要求\(t_{hold} \le t_{cd} + t_{ccq}\),显然60比25+30大,所以是违反了保持时间约束的。
